1    工程概況

1.1  概述

1.2  弱電系統簡介

本弱電安裝工程采用集中報警控制系統，主要包括火災自動報警系統紅外光截面型、雙波段圖像型、消防水炮及廣播系統的安裝和調試。該報警系統各樓層的感溫、感煙探測器、可燃?xì)怏w探測器、聲光報警器、手動報警按鈕、消火栓按鈕、水流指示器、信號閥、末端放水裝置、濕式報警閥、消防電話、消防廣播、防火閥、防火卷簾門、氣體滅火共同構成火災自動報警及聯動系統。

1.3  主要設計技術要求

1）  消防總控制室設于會議中心首層。多功能廳、北展廳、南展廳、酒店設分控中心，報警系統所有管線均穿SC20鍍鋅鋼管于墻、地、棚內敷設于弱電井；水平方向：在其中一層采用金屬線槽300×100、100×50與各弱電井連通，消防端子箱設于各層豎井內。報警和電源線共穿SC20鍍鋅鋼管暗敷設，消防電話，多線控制線各自單獨穿SC20鍍鋅鋼管保護，弱電井內垂直線路采用金屬線槽300X100、100×50保護。

2）  感溫感煙探頭，短路保護器，消防廣播吸頂安裝；功能模塊距頂0.3米壁裝，聲光報警器距地2.5m明裝；手動報警按鈕距地1.5米明裝，消火栓按鈕裝于箱內，消防電話插孔距地1.4m安裝。

3）  探測器與燈具的水平凈距應大于0.2米，與送風口邊的水平凈距應大于1.5米，與多孔送風頂棚孔口或條形送風口的水平凈距應大于0.5米，與嵌入式揚聲器的凈距應大于0.1米，與自動噴水頭的凈距應大于0.3米，與墻或其他遮擋物的距離應大于0.5米。

4）  消防控制室設備接地采用共用接地，接地電阻不大于1歐。

1.4  弱電工程特點及對策措施

1.4.1  工期緊

由于弱電施工的特殊性，其大量安裝、調試工作量將在土建、通風、管道、裝飾安裝之后進行，因此后期工作相當緊張。

1.4.2  預埋量大

由于本工程的電氣配管大部份采用暗敷方式，因此管路敷設及疏通將耗費大量的人工及時間。

1.4.3  對策措施

1）  針對工期緊的特點，將總進度目標進行層層分解，編制出施工進度計劃，合理安排勞動力、材料、機械等，以保證合同工期的按時完成。

2）  針對預埋量大的特點，依據施工進度計劃和施工作業的實際情況，優化配置與之相適應的勞動力人數，切實加強對施工人員的培訓和政治思想工作，不斷提高職工的積極性和責任感。

3）  針對質量要求高的特點，建立健全該工程的質量保證體系，編制出質量控制計劃，嚴把工序質量關。在實施過程中不斷找出差距，針對實施中存在的問題及時制定糾正和預防措施，并積極開展全員、全過程的QC小組活動，從而來保證質量目標的實現。

2    主要施工驗收規范標準

2.1  施工驗收規范

l  《高層民用建筑設計防火規范》GB50045-95

l  《建筑設計防火規范》GB50016-2006

l  《火災自動報警系統設計規范》GB50116-98

l  《電氣裝置安裝工程電氣設備交接試驗標準》GB50150-2006

l  《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168-2006

l  《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》GB50171-92

l  《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-2006

l  《建筑工程消防驗收規范》DB50/201-2004

l  重慶市坡地高層民用建筑設計防火規范DB50／5031-2004

l  民用建筑設電氣計規范JGJ16-2008

l  建筑工程設計文件編制深度規程（2009版

l  套接扣壓式薄壁鋼導管電線管施工及驗收規范CECS100：98

2.2  質量標準

l  《建筑工程施工質量驗收統一標準》GB50300-2001

l  《建筑電氣工程施工質量驗收規范》GB50303-2002

2.3  標準圖集及技術文件

l  《建筑安裝工程施工圖集6弱電工程》

l  《室內管線安裝合定本》D（三）

l  《火災報警及消防控制》96SX501

l  設備廠家有關技術文件及標準

3    主要工程量

序號	名稱	規格型號	單位	數量	備注
1	消防電源柜	LD-D02	臺	3
2	火災報警控制器	JB-QG-GST9000	臺	3
3	多線控制盤	LD-KZ014	臺	3
4	漏電報警系統盤	GU3	臺	3
5	電話系統盤	TS-Z01A	臺	3
6	智能光電感煙探測器	JTY-GD-G3	只	2134
7	智能電子差定感溫探測器	JTW-ZCD-G3N	只	563
8	智能紅外線感煙探測器		只	14
9	燃?xì)馓綔y(cè)器		只	8
10	消防廣播		只	201
11	揚聲器插座		只	297
12	火災警報揚聲器		只	308
13	手動報警按鈕含電話插孔	J-SAP-8402	只	147
14	消防電話分機	GST-TS-100A	只	10
15	聲光報警器		只	6
16	編碼消火栓報警按鈕	GST-LD-8403	只	250
18	區域報警顯示器		臺	25
19	組合開關箱		臺	19
20	總線隔離器	GST-LD-8313	只	19
21	氣體滅火控制盤	LD-QKP06	臺	1
22	啟停按鈕		只	2
23	氣體噴灑指示燈	LD-8317A	只	96
24	漏電火災報警系統終端	GU3	只	18
25	編碼模塊	8300	只	54
26	編碼模塊	8301	只	70
27	總線制編碼消防電話專用模塊	8304	只	10
28	編碼模塊	8305	只	806
29	Z1模塊	LD-8301與8302組合	只	29
30	轉換接口模塊	GST-LD-8302D	只	52
31	KBG20	Φ20	米	39291
32	KBG25	Φ25	米	1250
33	金屬線槽（做防火處理）	300x100	米	300
34	金屬線槽（做防火處理）	400x100	米	957
35	金屬線槽（做防火處理）	800x200	米
36	導線	ZR-BV-1.5mm2	米
37	導線	ZR-BV-2.5mm2	米
38	導線	ZR-BV-4mm2	米
39	導線	ZR-RVS-2x1.0mm2	米
40	導線	ZR-RVS-2x1.5mm2	米
41	導線	RVVP-2x1.0mm2	米

4    主要施工方法

4.1  施工內容

本弱電工程只有火災報警及消防聯運系統一個子分部工程，主要包括以下分項工程安裝：電氣管路敷設、金屬線槽安裝、導線敷設、報警設備安裝及系統調試。根據本工程的特點，將火災自動報警系統調試作為重點工序進行施工。

4.2  施工組織措施

為保證工程總體進度和質量，開工前必須全面熟悉設計圖紙和有關規范、規程、標準、圖集及技術文件，全面掌握工程的工藝流程、特點和技術要求，作好材料、機具進場的準備工作。在安裝施工進程中，及時了解和把握土建施工進度，積極主動地與土建搞好協調工作，使安裝施工有條不紊地順利進行。

4.3  弱電安裝工藝流程如下圖所示





4.4主要施工方法

4.3.1  管路敷設

根據設計施工圖紙，管路敷設分為暗敷和明敷。

4.3.1.1預埋暗配管路工藝流程如下：



預留預埋工作是決定本工程質量和進度的一個極其重要環節，因此施工人員必須要有高度的責任心和豐富的實踐經驗。預埋前，在充分熟悉本專業施工圖紙的基礎上，還要熟悉土建施工圖，做到胸有成竹，防止漏埋、錯埋事故發生。施工時，首先根據設計圖確定出箱、盒位置及管路走向，然后進行管路敷設。管路敷設應沿近的路線敷設，并盡量減少?gòu)澢瑥澢霃揭笥诠芡鈴降氖?，彎扁程度要小于管外徑?0%。管路及箱、盒固定要牢固，接地要可靠，自檢合格后，經監理工程師檢查、簽字同意后才能隱蔽。

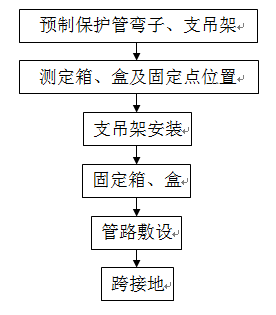

4.3.1.2吊頂內明配管路工藝流程如下：







吊頂內敷設的管路均按明配管要求施工。首先根據設計測出箱、盒與出線口的準確位置，然后根據測定的位置，把管路的垂直、水平走向彈出線來，按照規范規定的固定點間距尺寸要求，確定出支、吊架的具體位置后開始敷設管路。所有管路均應橫平豎直、排列整齊、固定牢固、固定點間距勻均。由于采用鍍鋅鋼管，因此管路連接方式采用螺紋連接，鋼管間、鋼管與鋼盒間采用專用接地卡固定跨接接地線，嚴禁采用熔焊跨接接地。整個管路不少于2處與接地干線連接，并在穿有消防控制、通信和警報線路的管路表面涂防火涂料。管路敷設完成，先自檢合格，再由監理工程師簽字確認后方可進入下一道工序。

4.3.2  金屬線槽安裝工藝流程：







根據設計確定出金屬線槽的安裝位置，測量定位，安裝金屬線槽的支、吊架，固定間距不應大于1.5~2m，采用金屬膨脹螺栓固定，金屬線槽連接采用專用連接板，接頭處縫隙要緊密平直，非鍍鋅金屬線槽在連接板的兩端用不小于4mm2軟銅線作跨接接地線。金屬線槽及其支架應橫平豎直，固定牢固，應不少于2處與接地干線可靠連接。金屬線槽轉彎處的彎曲半徑應不小于線槽內電纜小允許彎曲半徑。在敷設消防控制、通信和警報線路的金屬線槽表面需進行涂防火涂料處理。

4.3.3  電纜、電線敷設

4.3.3.1電纜敷設工藝流程







檢查電纜規格型號是否符合設計要求，電纜外觀是否完好無損，有無產品合格證及質保書；敷設前按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜以減少電纜接頭，避免浪費；敷設時，先測試電纜絕緣電阻，絕緣測試合格后方能敷設，并按事先畫出的排列圖表有序地敷設，每放完一根，就整理一根，卡固一根。施放電纜要有專人負責，專人檢查，保證指揮順暢。電纜不得在支架及地面上磨擦拖拉，敷設完后在出入箱、盤柜及管子管口處作密封處理，并在電纜的首端、末端和分支處設標志牌。

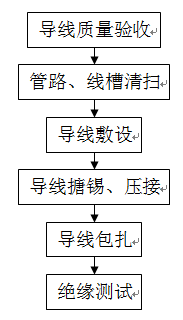

4.3.3.2電線敷設工藝流程：







根據設計圖紙確定出敷設部位電線的規格型號及數量，清除金屬線槽及管內雜物和積水，并檢查各個管口的護口是否齊整。管內穿線時，兩人穿線時要配合協調，一拉一送，不得硬拉硬送；電線在管內不得有接頭和扭結，所有接頭設在接線盒內。線槽敷設時，電線在線槽內有一定余量，不得有接頭，并按回路編號分段綁扎，綁扎點間距不大于2m。剖開電線絕緣層時，不得劃傷芯線，芯線連接后要搪錫，絕緣帶要包纏均勻嚴密，絕緣良好；在分支線的連接處，干線不得受到支線的橫向拉力。電線敷設完成后，用500V兆歐表對所有回路電線進行線間及對地絕緣電阻測試，絕緣電阻值不得低于20兆歐，并作好絕緣測試記錄。

4.3.4

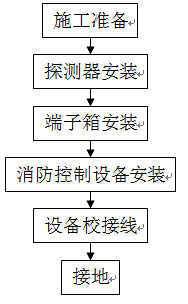

消防報警設備安裝工藝流程：





火災自動報警設備的安裝位置要嚴格按照設計圖紙施工，不得隨意更改。

4.3.4.1控制設備安裝

根據控制設備的尺寸，制作型鋼基礎，并除銹刷漆，焊好接地螺栓，按控制設備的設計安裝位置，用水平尺找好平直度后，固定在靜電地板下。在安裝靜電地板的相關人員配合下，按設計圖紙的排列要求，從中間開始，向兩邊逐臺就位，找正平直度后用鍍鋅螺栓將設備固定在型鋼基礎上，并將控制設備及型鋼基礎可靠接地。

4.3.4.2端子箱安裝

設置在弱電豎井內的端子箱，應根據設計要求的高度及位置，采用金屬膨脹螺栓將箱體固定在墻壁上，管子進箱處帶好護口，將干線和支線分別引入，箱體與接地干線可靠連接。

4.3.4.3探測器安裝

感溫感煙探測器應水平安裝，當不可避免傾斜安裝時，傾斜角不要大于45°，底座固定必須牢靠。探測器距墻、梁邊的水平距離要大于0.5m，其周?chē)?.5m內不得有遮擋物。探測器至空調送風口邊的水平距離不得小于1.5m，至多孔送風頂棚孔口的水平距離不應小于0.5m；線型紅外線感煙探測器的光束軸線至頂棚的垂直距離為0.3~1.0m，距地高度不超過20m。探測器至側墻水平距離不應大于7m，且不應小于0.5m，其發射器和接收器之間的距離不應超過100m。

4.3.4.4設備校接線

對所有回路的導線進行絕緣電阻測試，測試合格后進行校、接線工作。剝?nèi)?dǎo)線絕緣層，使用校線耳機，兩人分別在線路兩端逐根核對導線并編號。將導線留夠一定長度余量，然后綁扎成束，設置在端子板兩側，按端子接線圖對號入座搪錫后接入端子板。箱、柜內接線應整齊，回路編號應齊全，標識應正確。

4.3.4.5系統接地

系統接地

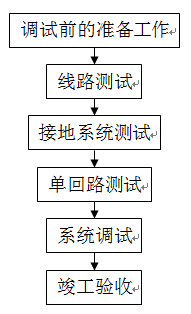

4.3.5  系統調試工藝流程：





為了保證新安裝的火災自動報警系統能安全可靠地投入運行，性能達到設計的技術要求，在系統安裝施工過程中和設入運行前，要進行一系列的調整試驗工作，調整試驗的主要內容包括調試的準備工作、線路測試、系統接地測試、單回路調試、系統調試。因此將調試工作作為弱電工程的重點內容進行施工。

4.3.5.1調試前的準備工作

調試人員在系統調試進場前，要認真閱讀、讀懂系統原理圖、平面圖，透徹理解設計意圖，了解火警設備的性能及技術指標，對有關數據的整定值、調整技術標準做到心中有數，在充分理解設計要求和要達到的報警及聯動控制功能后，方可進行調試工作。

4.3.5.2線路測試

1）  外部檢查

按圖紙檢查各種配線情況，首先檢查強電、弱電線路是否按要求敷設到位，有無強、弱電線、纜共管的現象；其次是各種火警設備接線是否正確，接線排列是否合理，接線端子處標牌編號是否齊全。

2）  線路校驗

將被校驗回路中的各個部件裝置與設備接線端子打開，查對傳輸線路敷設、接線是否正確，檢查探測回路線、通信線是否短路或開路，測試導線對導線、導線對地的絕緣電阻值，其絕緣電阻值不應小于20兆歐。

4.3.5.3系統的接地測試

檢查各火警設備的接地是否正確，測試接地電阻值是否小于1歐。

4.3.5.4單回路調試

1）  開通火災報警控制器，逐項對以下功能進行檢查和測試：測試功能，顯示功能，開關功能，打印功能，屏蔽功能，事件監測功能，存儲功能，消音、復位功能，故障報警功能，火災優先功能，報警記憶功能，電源自動轉換及備用電源的自動充電功能，備用電源的欠壓、過壓報警功能等。

2）  打開火災報警控制器的自動測試開關，對本系統所有回路的探測器、模塊進行一次火警自測，按打印機打出的結果進行分析處理。

3）  對所有感煙、感溫探測器逐個進行吹煙、加溫測試，觀察探測器確認燈是否發光，觀察消防控制室控制器所報警的地址是否對應正確。

4）  將所有手動報警按鈕逐個按下，觀察控制器是否按對應編碼報警，就地按鈕指示燈是否顯示燈亮。

5）  逐個按下所有消火栓報警按鈕，觀察控制器是否收到對應的報警信號。

6）  對所有消防電話插孔逐個插入電話對講機，測試其與消防電話總機聯系情況是否良好。

7）  逐個打開噴淋末端放水裝置，觀察水流指示器是否動作，控制器是否收到對應的報警信號。

8）  逐個開通消防廣播，檢查廣播工作是否正常，再在開通背景音樂的情況下檢查其切換動作是否正確可靠。

9）  聯動設備單體測試：開通聯動控制臺，檢查其受電等情況是否正常。對消防電梯控制箱發出信號，通過消防中心顯示屏觀察電梯是否準確無誤返回首層。對正壓送風機、排煙機控制箱發出動作信號，觀察其動作是否準確，有無信號返回消防中心。對防火卷簾門控制箱發出信號，觀察防火卷簾門是否降下，有無信號返回消防中心。通過聯動控制臺上的水泵啟動按鈕，分別讓消火栓泵、噴淋泵啟動和運轉，觀察各種信號是否都能正確地返回消防中心。打開濕式報警閥，觀察噴淋泵是否啟動和運轉，返回信號是否正確。

4.3.5.5系統調試

投入主電源，將消防所有設備置于自動狀態，利用模擬信號（如對探測器吹煙、按下報警按鈕等）或手動裝置（如打開噴淋末端放水裝置等），對整個系統進行測試：探頭吹煙（加溫）或按下手動報警按鈕，發出火警信號，觀察電梯是否全部返回首層，并接收其反饋信號，顯示其狀態。切斷著火層及相鄰層的非消防電源，接通應急燈及標志燈；強切啟動著火層及相鄰層的消防廣播；控制停止有關部位的空調機，關閉電動防火閥，并接收其反饋信號，顯示其狀態。啟動有關部位的防排煙風機及排煙閥，并接收其反饋信號，顯示其狀態。開啟著火層及相鄰層的正壓送風口，并接收其信號，顯示其狀態。疏散通道上的防火卷簾門在感煙探測器動作后，下降至1.8m，待感溫探測器動作后下降到底，并接收其反饋信號，顯示其狀態。按下消火栓按鈕，觀察消火栓泵能否直接啟動，并接收其反饋信號，顯示其狀態。打開噴淋末端放水裝置水流指示器動作，觀察噴淋泵是否動作，并接收其反饋信號，顯示其狀態。

火警自動報警及聯動系統在調試后連續運行120h無故障，填寫測試報告，申請消防測試及驗收。

5    施工進度計劃

詳見電氣施工進度表（附表1）

時間 工程內容	2012年
	1月	2月	3月	4月	5月	6月	7月	8月	9月	備注
施工準備
管路預埋				`
明管及金屬線槽安裝
電纜、電線敷設
報警設備安裝
系統調試
竣工驗收

6    勞動力計劃

根據弱電安裝工程量的情況，在預埋時安排2個電工班配合主體上升，預埋完后安排3個電工班進行弱電的安裝及調試，后竣工驗收前安排1個電工班進行收尾及整改工作。

詳見下表：



	2012年									備注
	1月	2月	3月	4月	5月	6月	7月	8月	9月
電工	10	10	10	20	20	30	35	35	25
焊工	2	2	2	2	2	2	2	2	1
油漆工	1	1	1	1	1	2	2	2	1
普工	4	4	4	4	4	6	6	6	2
合計	17	17	17	17	17	35	45	45	29

7    主要施工機具

序號	名稱	規格型號	數量	國別產地	制照年份	額定功率（KW）	生產能力	備注
1	交流電焊機	YK-305A	2臺	唐山松下	1999	22	305A
2	電動切割機	JLG355	3臺	香港	2001	1.6	Φ355
3	電動套絲機	TQ100-A	2臺	成都	1999	0.75	2?
4	角向砂輪機	G125R	2臺	上海	2001	0.55	Φ100
5	臺鉆	Z4020	2	自貢	2001	1	Φ20
6	沖擊電鉆	TE2	6	德國	2001	0.5	5~12mm
7	手電鉆	Φ13	4臺	自貢	2000	0.25	13mm
8	兆歐表	ZC25-3型	3臺	杭州	2002		500MΩ
9	地阻儀	ZC-8型	1只	杭州	2001		10Ω
10	萬用表	MF47	6塊	深圳	2001		500
11	對講機	KENWOOD	5副	日本	1999
12	校線耳機		6副	重慶	2001
13	臨時配電箱（標準型）	標準型	6臺	重慶	2000
14	安全配線架（標準型）	標準型	10臺	重慶	2001		220V

8    工程質量保證措施

8.1質量目標：優良、爭創魯班獎

8.2質量保證體系：見施工組織設計

8.3質量技術措施

1）  嚴格執行現行ISO90012000版標準質量手冊和程序文件及該工程的施工組織設計，以工程質量、材料、設備、計量標準化等管理制度來監控工作質量，從而以?xún)?yōu)質的工作質量來保證工程質量的提高。

2）  加強對施工驗收規范、質量評定標準的學習、掌握設計意圖，把疑難問題解決在施工之前，確保每一道工序的質量都達到優良要求。

3）  建立設備、材料的采購、運輸、交接檢查制度，把住質量關口。

4）  嚴格實行“自檢、互檢、專檢”制度，對不合格產品絕不能帶入下一道工序，做到施工班組對施工員負責，施工員對項目經理負責，項目經理對業主負責。

5）  建立質量責任制，設置專職質檢員。質檢人員擁有絕對的質量否決權，任何人不得強迫或代替質檢人員行使質量否決權。

6）  健全施工技術交底制度，每周一早晨施工員對施工班組進行施工技術交底和工作安排，周五下午對本周工作進行技術總結。

7）  對所有電氣施工班組實行全面質量管理，建立全面質量管理QC小組，積極開展QC活動。

8）  電工、焊工必須持證上崗，對無證人員堅決不能參與施工。

9）  對施工班組實行質保金制度，質量與班組的收入掛鉤，每月按其收入的15%計扣質保金，待工程交驗達到優良后方可返還班組。

9    施工安全保證措施

9.1安全目標：杜絕安全事故發生。

9.2安全保證體系：見施工組織設計。

9.3安全技術措施：

1）  嚴格遵守《建筑施工高處作業安全技術規范》、《建筑安裝工人安全技術操作規程》及《建筑施工安全檢查標準》(JGJ59-99)。

2）  施工現場一切臨時電源必須按照《施工現場臨時用電安全技術規范》(JGJ46-2005J405-2005)施工，對于現場所使用的手持電動工具必須裝設漏電保護裝置。

3）  施工現場必須按一類防火要求配備足夠的消防器材和消防用具，建立健全消防組織體系，做到人人重視防火工作，杜絕火災事故發生。

4）  切實做好“四口”“五臨邊”的安全防護工作，設置醒目的警戒和紅色標志，防止墜落事故的發生。夜間施工要有足夠的照度，溝底操作照明要用36V的安全電源。

5）  要正確使用安全“三寶”。進入施工現場必須戴好安全帽，高空作業必須系好安全帶，搭設安全網必須要可靠。

6）  在交叉作業場所，要作好單位與單位之間、工種與工種之間的協調工作，同志之間要互相幫助、互相照顧，防止高處墜落物體傷人事故的發生。

7）  新入場的每位職工必須接受安全教育，新工人還要派專人負責對其進行安全操作指導和監督。

8）  作業人員要無條件接受質安員和上級有關部門的安全檢查，對存在的安全隱患要及時整改，經檢查合格后才能施工。

9）  堅持每周一上午對全體工作人員進行安全技術教育，施工班組要在每天的班前會上明確所作業區、作業工序應該注意的安全事項，真正做到“管生產必須管安全”、“安全生產人人有責”。

10  文明施工措施

10.1文明施工目標：文明施工現場。

10.2文明施工保證體系：見施工組織設計。

10.3文明施工措施

1）  建立健全以項目經理為組長，各專業技術人員、材料人員、后勤管理人員為成員的施工現場文明施工管理組織，并接受總包單位的統一管理和監督檢查。

2）  建立健全各項文明施工管理制度，責任到人，獎罰分明，做到自產自清、日產日清、工完場清、標準管理。

3）  加強職工文明施工教育培訓工作，特別是要加強民工的管理和教育，以提高他們的綜合素質，并養成良好的文明施工習慣。

4）  積極推廣應用新技術、新工藝、新設備和現代化管理方法，提高機械化作業程度，為文明施工創造條件，打下基礎。

5）  對施工現場各生產要素所處狀態不斷地進行整理、整頓、清掃、清潔和素養，提高職工素質，實現文明施工。

6）  把施工現場所需要的材料、設備及其它物品在空間上合理布置，實現人與物、人與場所、物與場所、物與物之間的佳結合，保證施工現場秩序化、標準化、規范化施工。

7）  嚴格控制施工作業時間，一般不在午休及晚上施工。如果為了搶工期不可避免要在午休、晚上加班時，盡量安排噪聲較小的工作，如穿線、校線等，嚴禁使用沖擊電鉆等噪聲較大的機具設備，以免影響周?chē)用竦墓ぷ骱托菹ⅰ?/p>

11  工期保證措施

1）  由專業工長制定詳細的施工進度計劃，每周向班組下達施工任務計劃書，每周周五對本周施工情況進行進度檢查，對產生的偏差進行分析找出原因并對計劃進行適當調整，同時制定出下周進度計劃下達班組。每月對本月施工進度情況進行匯總，分析與施工總計劃的一致情況，找出產生偏差的因素，制定改進施工進度的措施。

2）  根據施工進度計劃制定詳細的人員、材料、設備、機具需求及進場計劃，避免因人員不夠而影響工期，避免因材料、設備、機具供應不及時而造成停工、窩工現象。

3）  加強與管道、通風、設備專業的溝通，在施工前與各專業進行協商，確定優施工方案，避免因內部協調問題而出現返工現象，以至造成時間浪費，成本的提高。

4）  加強與其它施工單位的協調，隨時掌握土建、裝飾等施工單位的進度情況，合理及時的進行交叉作業。

5）  加強成品保護，避免因成品被破壞而造成返工現象。

12   降低成本主要措施

1）  認真貫徹科技興業方針，積極采用新技術、新工藝、新材料，使技術進步效益率達到2%以上。

2）  合理組織勞動力，建立勞動力動態管理網絡，充分發揮工作人員的勞動積極性，提高勞動生產率。

3）  加強材料管理，對進場材料作仔細驗收，對施工班組按預算限額領料，施工中杜絕長材短用、大材小用，并做好廢舊材料的回收利用工作。

4）  深化全面質量管理，以管理出效益，以?xún)?yōu)質、高速完成工程施工。

13  主要設備材料進場計劃



序號	名稱及規格型號	單位	數量	進場時間	備注
1	消防電源柜LD-D02	臺	1	6月30日前	一次進場
2	火災報警控制器JB-QG-GST9000	臺	1	6月30日前	一次進場
3	多線控制盤LD-KZ014	臺	1	6月30日前	一次進場
4	漏電報警系統盤GU3	臺	1	6月30日前	一次進場
5	電話系統盤TS-Z01A	臺	1	6月30日前	一次進場
6	智能光電感煙探測器	只	1126	6月30日前	一次進場
7	智能電子差定感溫探測器	只	1035	6月30日前	一次進場
8	消防廣播	只	201	6月30日前	一次進場
9	揚聲器插座	只	297	6月30日前	一次進場
10	火災警報揚聲器	只	308	6月30日前	一次進場
11	手動報警按鈕含電話插孔	只	147	6月30日前	一次進場
12	編碼消火栓報警按鈕	只	250	6月30日前	一次進場
13	其他報警設備			6月30日前	一次進場
14	金屬線槽	米	1770	4月15日前	一次進場
15	導線	米	192112	5月15日前	分批進場
